Колектор для теплої підлоги з триходовим клапаном.

Відмінною особливістю даної комплектації колектора теплої підлоги є наявність триходового термостатичного клапана і байпасній лінії для високотемпературного контуру опалення.

Триходовий клапан служить для перенаправлення потоків теплоносія в системі опалення. Завдяки йому є можливість поєднати в одному вузлі низькотемпературний і високотемпературний контур.

Розглянемо як це працює

рис.1

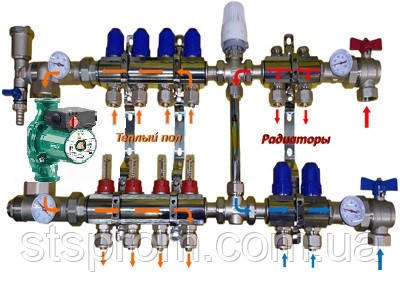

рис. 1 - Схема роботи при відкритому клапані трехходовом

У відкритому положенні клапана теплоносій надходить одночасно на колектор теплих підлог і колектор опалення. Як тільки колектор теплої підлоги виходить на свою робочу температуру термоклапан перекриває подачу гарячого теплоносія і зациклює його на колекторі опалення . У цьому положенні контуру працюють незалежно один від одного завдяки використанню двох циркуляційних насосів: котлового насоса та насоса, розміщеного в колекторі теплої підлоги (насос в комплект не входить) .

Наочна схема розподілу гідравліки представлена нижче.

рис.2



рис. 2 - Схема роботи при закритому клапані трехходовом

Як видно на схемі після закриття клапана колектор теплої підлоги і колектор для опалення працюють незалежно один від одного.

При використанні сервоприводів на балках теплої підлоги рекомендуємо встановити додаткову байпасні лінію.

Комплектація :

  • триходовий клапан (1 шт)
  • байпас для опалювального контуру (1 шт)
  • термоголова з виносним датчиком (1 шт)
  • балка подачі з ротометрами (1 шт)
  • балка обратки з вентелями (1 шт)
  • кронштейн для кріплення колектора теплої підлоги (комплект)
  • евроконуса 16*3/4 (комплект)
  • коннекторная група з термометрами для підключення насоса (комплект)
  • кінцевик (автомат маевскго і зливний кран) (1 шт)
  • насос - за запитом

Колекторні балки опалення(без витратомірів) не входять у вартість позиції, для прорахунку необхідної вам комплектації телефонуйте нам, також ціни, представлені на нашому сайті.



в виде галереив виде списка

Відмінною особливістю даної комплектації колектора теплої підлоги є наявність триходового термостатичного клапана і байпасній лінії для високотемпературного контуру опалення.

Триходовий клапан служить для перенаправлення потоків теплоносія в системі опалення. Завдяки йому є можливість поєднати в одному вузлі низькотемпературний і високотемпературний контур.

Коллектор теплого пола – это устройство, представляющее собой гребенку с определенным количеством отводов, которые применяются для подключения контуров напольной системы отопления. Изделия такого класса, которые в сочетании с циркуляционным насосом и другим дополнительным оборудованием, часто именуются смесительными узлами теплого пола, являются одними из самых важных элементов таких инженерных систем.
Коллекторы с трехходовыми смесительными клапанами – выполняют постоянное смешивание горячей воды, поступающей из котла в систему отопления, с холодной, которая транспортируется в обратную сторону. Эти клапаны могут быть оснащены сервоприводами, управляемыми как контролерами, анализирующими погоду, так и термостатическими устройствами. Трехходовые распределительные гребенки универсальны – и в этом их главное преимущество. Но также они не лишены и определенных недостатков, главным из которых становится возможность разрыва отопительных труб из-за резкого скачка температур. Данная модификация смесительных узлов наиболее хорошо подходит для обустройства крупных систем отопления.

Коллектор Gross преимущества:

  • Эффективное и равномерное распределение теплоносителя по контурам;
  • Возможность постоянной экономии средств за счет использования регулирующих датчиков;
  • Обеспечение безопасного функционирования напольного отопления;
  • Доступность регулирования, а также отключения для ремонта каждого контура по отдельности;
  • Удобство использования и длительный срок службы такого оборудования.

Купити колектор для теплої підлоги можна в нашому інтернет-магазині «СтройТехСервис».
