Смішильний вузол EMMETI для колектора з насосом Gross

Змішувальний вузол використовується в системах опалення, зокрема системі — "тепла підлога".

Він дає змогу забезпечити нормальну роботу низькотемпературних систем, знижуючи температуру завдяки змішуванню зворотного боку з гарячим теплоносіям.

Колектор EMMETI 1" для підлогового опалення, що пройшов функціональні та гідравлічні випробування, виготовлений із профільованих латунних патрубків, змонтований на звукоізолювальних кронштейнах, з можливістю різнобічного під'єднання (внутрішня різь 1" з плоским ущільненням), відводи: зовнішня різь 3/4" під євроконус, відстань між відводами 50 мм. Мінімальна величина заглиблення у разі прихованого монтажу. Пошкоджувальні частини колектора обладнані регульованими витратами зі шкалою від 0 до 5 л/хв для балансування витрати в кожному контурі. Оптимальна гідравлічна форма терморегулювальних вентилів на зворотному патрубці, з можливістю заміни ковпачка ручного регулювання на сервопривід (різь М 30 х 1,5).

Опис:

Колектор для теплої підлоги  EMMETI з витратами призначена для точного балансування витрати теплоносія в контурах підлогового опалення. Головна перевага в тому, що все це можна зробити самостійно, не звертаючись до фахівця. У місцях входу або подавання в колектор, розташовані витратаоміри, які показують яков витратної якості літрів за хвилину кожного з контурів, але зазвичай завдання — вирівняти всі контури, які часто бувають різної довжини, у такий спосіб маючи різні характеристики. Колектори  EMMETI постачаються з вмонтованими витратами. Коли індикатор витрати, що є в витраті, рухається вниз, то на шкалі можна побачити значення швидкості потоку. Щоб відрегулювати потік у кожному окремому контурі, потрібно зменшувати потік вручну, обертаючи прозорий ковпачок за годинниковою стрілкою, до досягнення потрібного значення швидкості потоку.

Вирівнювання відбувається в місцях виходу або зворотного потоку, де є спеціальні вентильні крани, якими можна відрегулювати за допомогою відкриття або закриття (збільшити або зменшити опір) у кожному окремому контурі. Також на підіймальній і зворотній магістралі розміщені крани "маївського" та дренажні (зливні) крани. Крани "маївського" (ручні повітровіддільники) можна замінити на автоматичні повітровіддільники. Усі колектори мають єдиний європейський стандарт з'єднання, що в розмовному розумінні — "європейський".

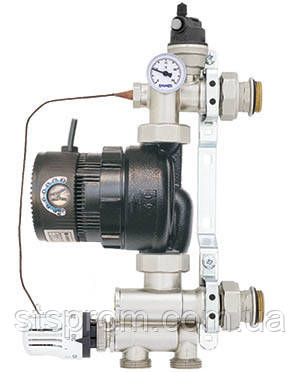

На малюнку показаний змішувальний блок для під'єднання до колектора (вибрати потрібний можете з каталогу).

До комплекту змішувального блока входить:

1. Загребільна скоба для змішувального вузла;

2. Змішувальний клапан із різзю М30x1,5, придатний для встановлення термостатичної головки з занурюваним зондом, температура від 20 до 65 °C (якщо передбачена).

3.байпасовий калібрувальний клапан (регулювання температури з фіксованим значенням) — 1 шт.

4. Гніздо для температурного датчика на лінії подавання;

5. Контрольний термометр від 0 до 80 С;

6.Автоматичний клапан для стирання повітря 1/2";

7.Термостатична головка з заглибним датчиком від 20 до 65 °C (регулювання температури з фіксованим значенням);

8. Насос GROSS WRS25/4-130.
