Мультибокс RTL, Клапан (черв) термостатичний RTL PTL з термоголовкою для контуру теплої підлоги

Находять застосування в системах, що поєднують у собі радіаторне опалення і "теплі" підлоги.

Мультибокс MultiBox RTL застосовується для обмеження максимальної температури зворотного потоку теплоносія в комбінованих системах підлогового та радіаторного опалення.

Значення на термоголовці та температура на контурі — 0- 0С, 1-10С, 2-20С, 3-30С, 4-40 °C, 5-50 °C.

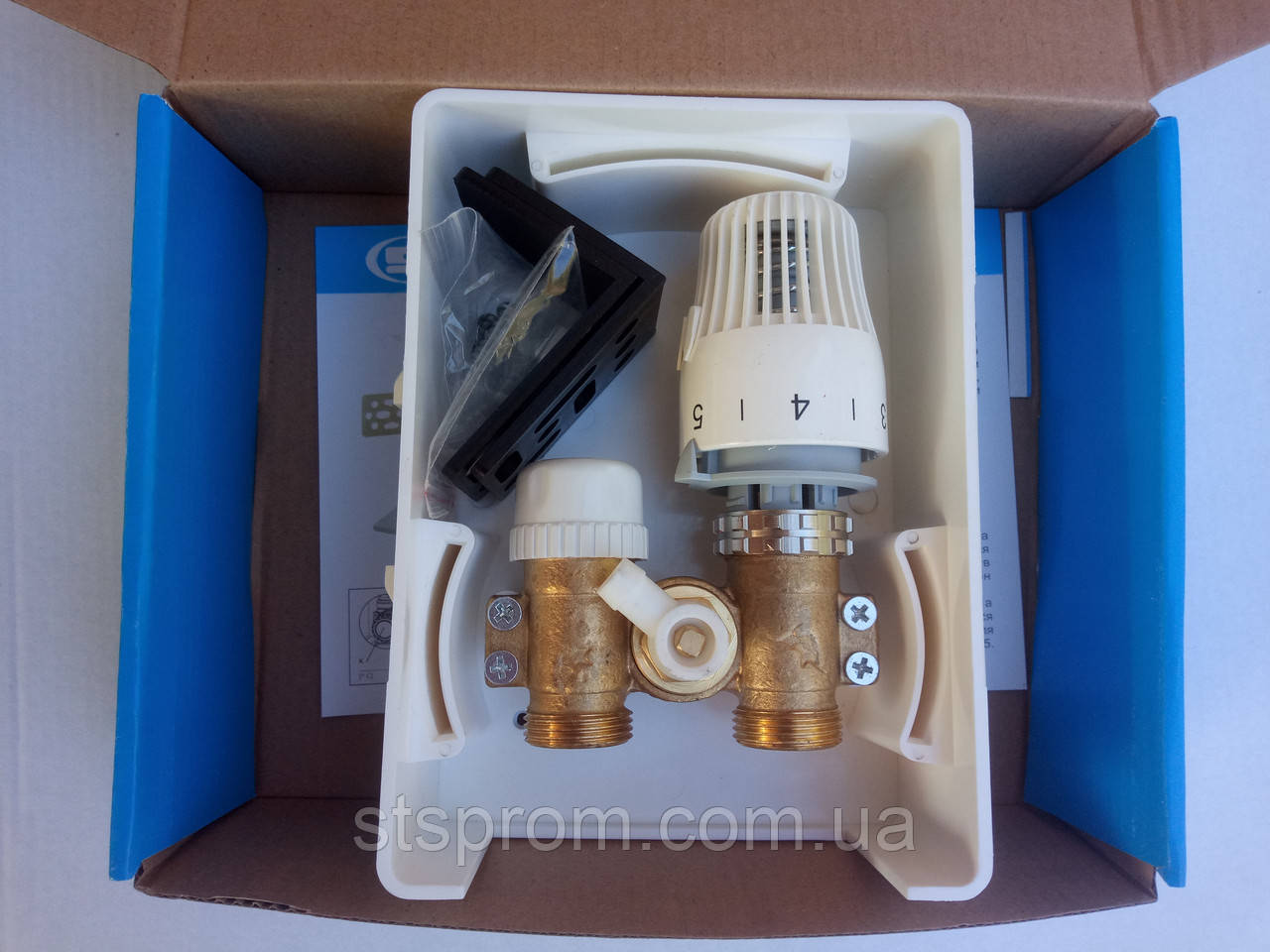

У комплект входить: білий бокс (кришка знімна), ртл термоголовка з клапаном, повітровідвідник, кріплення до стінки)

Опис

Клапан із термостатом тип RTL має робочу температуру — 120 °C, робочий тиск — 10 барів. Находять застосування в системах, що поєднують у собі радіаторне опалення і невеликі за площею (до 15 м, у ванних кімнатах, на кухнях), системи «теплих» підлог.В об'єднаних системах температура підведеного теплоносія становить 95 °C (для Росії) і 70 °C (для Європи) на опалювальні прилади та набагато нижче (до 40 °C, max до 50 °C) на систему «теплих» підлог.Якраз такий діапазон температур 10-50 °C здатний контролювати клапан із термостатом тип RTL. Клапан із термостатом тип RTL (обмежувач температури води) призначений для насосних систем, встановлюється на зворотному підводці, наприклад, до опалювального приладу, у такий спосіб виконуючи функцію лімітування температури.

Принцип дії.

У конструкції клапана ця функція реалізується в такий спосіб: на термостаті тип RTL виставляється max температура, яку необхідно підтримувати в системі «до себе»; рідинний датчик термостата сприймає вплив температури потоку води всередині клапана і, у відповідь на цей вплив, керує штоком клапана (якщо температура потоку збільшується до виставленого max значення на термостаті, клапан відсікає потік). Шток клапана з неіржавкої сталі забезпечений подвійними ущільнювальними кільцями. Клапани тип RTL вільно монтуються в системах сталевих, мідних, пластикових, металопластикових трубопроводів.

У комплект входить: білий бокс (кришка знімна), ртл термоголовка з клапаном, повітровідвідник, кріплення до стінки)
