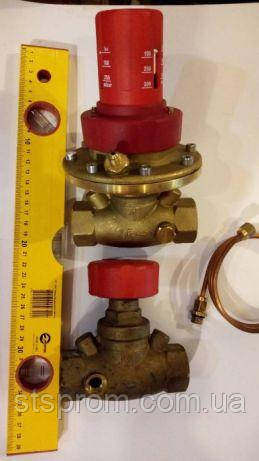

Редуктор тиску 1" Герц Herz зі зворотним краном. Тел 066-503-11-44

4 500 ₴

  • В наявності
Редуктор тиску 1" Герц Herz зі зворотним краном. Тел 066-503-11-44
Редуктор тиску 1" Герц Herz зі зворотним краном. Тел 066-503-11-44 В наявності
4 500 ₴
+380 (93) 525-70-70
  • +380 (66) 770-90-23
+380 (93) 525-70-70
  • +380 (66) 770-90-23
повернення товару протягом 14 днів за рахунок покупця
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.

Регулятор перепаду тиску HERZ 4007 призначений для регулювання й автоматичного підтримання перепаду тиску та обмеження витрати в межах необхідного оптимального діапазону.

Регулятор перепаду тиску є пропорційним регулятором прямої дії та працює без допоміжної енергії. Бажаний перепад тиску може безступенево встановлюватися в діапазоні від 50 до 300 мбарів. Є можливість у будь-який час зчитувати встановлене значення, блокувати його, а також опломбувати. На заводі перепад тиску встановлюється на мінімум, і блокування кільце фіксується у верхньому положенні. Споживане значення ступеня настроювання встановлюється через обертання маховика та захищається від перенастроювання за допомогою блокувального кільця. До комплекту постачання входить імпульсна трубка (1000 мм), яку необхідно під'єднати від регулятора до балансувального або запірного вентиля, що встановлюється на трубопроводі, що подається.

Технічні характеристики

Макс. робочий тиск: 16 барів
Макс. перепад тиску на клапані: 2 бари
Мін. робоча температура: +2 °C (чиста вода)
Мін. робоча температура: -20 °C (з антифризом)
Макс. допустима робоча температура: 120 °C (DN15 — DN32), 110 °C (DN40 — DN50)
Діапазон регулювання: 5 - 30 кПа
Корпус клапана: латунь, стійка до вимивання цинку
Мембрана та ущільнювальні кільця: EPDM
Регулювальна пружина: неіржавка сталь

Вказівки щодо монтажу

Монтаж регулятора здійснюється на трубопроводі зворотного потоку в будь-якому положенні, крім маховика, вгору як на вертикальному положенні, так і на горизонтальній гілки. Щоб уникнути забруднення імпульсної трубки, не рекомендується її перегинати. Напрямок руху потоку вказано стрілкою на корпусі регулятора. Рекомендується встановлення запірного вентиля перед і після регулятора перепаду тиску. Крім того, рекомендується використання кульового крана в імпульсному трубопроводі, щоб уникнути гідравлічних ударів на мембрану під час наповнення встановлення. Регулятор перепаду тиску може бути перекритий за допомогою ключа з внутрішнім шестигранником SW 4. Водночас рекомендується встановити перепад тиску в положення "50" для того, щоб запобігти перекашуванню верхньої частини клапана, і тільки після цього перекрити регулятор за допомогою торцевого ключа.

Приклади використання

Приклад 1: Підтримка постійної величини перепаду тиску в магістралі

Автоматичний регулятор перепаду тиску 4007 підтримує постійний перепад тиску для споживачів у тепло-постачальних магістралях, під час спільного використання з балансувальним вентилем 4217 (або 4117, конструкція з похилим шпинделем. У підводках до споживачів встановлюються додаткові балансувальні вентилі, за допомогою яких можна відрегулювати та обмежити витрату води.

Приклад 2: Підтримка постійної величини перепаду тиску в системах, обладнаних термостатами з попереднім гідравлічним настроюванням.

Ця схема використовується у всіх двотрубних системах із термостатичними клапанами з попереднього встановлення, тобто коли перепад тиску заданий і його необхідно підтримувати в певних межах, за допомогою відкривання та закривання клапанів, що регулюються. Використання балансувальних вентилів 4217 або 4117 дає змогу під'єднати імпульсну трубку та провести вимірювання на зворотному трубопроводі, зокрема його перекриття.

Приклад 3: Використання в системах, обладнаних термостатами без попереднього гідравлічне настроювання

Витрата встановлюється за допомогою балансувального вентиля 4217 або 4117 і вимірюється за допомогою вимірювального комп'ютера 8903 (або 8900). Підтримується постійний перепад тиску на стояку, включно з балансувальним вентилем. Імпульсна трубка монтується спеціально змонтований для цього вимірювальний клапан (0284) або на випускний отвір кульового крана (2402)

Приклад 4: Підтримка постійного перепаду тиску на регулювальному клапані

У установках із великими коливаннями навантаження під час під'єднання за цією схемою забезпечується підтримання постійного перепаду тиску на регульованому клапані. Водночас авторитет клапана досягає (приблизно) 1. Розрахункова витрата встановлюється за допомогою настроювання балансувального вентиля 4217 або 4117 і вимірюється за допомогою вимірювального комп'ютера 8903 (або 8900). Імпульсна трубка під'єднується до спеціально змонтованого клапана (0284) або до випускного отвору кульового крана (2402).

Приклад 5: Підтримання постійної величини об'ємної витрати

Для підтримки постійної величини об'ємної витрати регулятор тиску 4007 може комбінуватися з балансувальним вентилем 4217 або 4117. Отже, на вентилі підтримується певний перепад тиску і як наслідок підтримується певна витрата.

Характеристики
Среда
Вода, Суміш води з гліколем
Призначення
холодна вода, міцна вода
Матеріал чаші
Латунь, стійка до вимивання цинку
Макс. температура середовища (°C)
+120
Робоча температура (°С)
- 20 °C (з антифризом)...+100
Максимальний тиск (бар)
16
Країна бренда
Австрія



Звертайтеся за тілом 066-503-11-44 та 063-394-20-71 Стівен



Характеристики
Основні
ВиробникHerz
Країна виробникАвстрія
Максимальний робочий тиск16 бар
Максимальна робоча температура120 град.
Тип приєднанняРізьбове
Гарантійний термін12 міс
Користувацькі характеристики
Мінімальна робоча температура2
